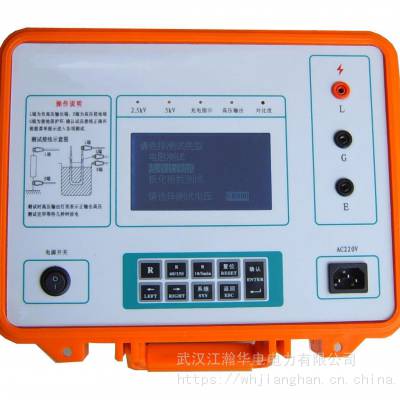

济南 智能双显绝缘电阻测试仪 数字式高压兆欧表 电子式绝缘电阻测试仪 精华

绝缘电阻测试仪***于试验室或现场做绝缘测试试验。内含***微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。

绝缘电阻测试仪又称数字绝缘电阻测试仪、兆欧表、智能绝缘电阻测试仪等。一个电气系统就好比一个管道系统，电压好比是液体压力，电流好比是液体的流速，而电气绝缘就好比是管壁。绝缘防止电子从导体发生漏泄――其作用的大小是用绝缘电阻表示的。***绝缘电阻系统具有高的电阻值，通常大于几个兆欧。差的绝缘系统具有较低的绝缘电阻。

工作原理

  绝缘电阻测试仪，通常被称为兆欧表或高阻计，***用于测量发电机、马达、电源变压器、配线、电器和其它电气装置（如控制、信号、通信和电源的电缆）的绝缘电阻。它们往往被用于例行维护程序中来指示电机在数月或数年内绝缘电阻的变化。绝缘电阻发生大的变化，就可能预示着潜在的故障。所以，就需要对兆欧表进行定期校准，以确保仪表本身没有随时间发生变化。

        兆欧表通过用一个电压激励被测装置或网络，然后测量激励所产生的电流，利用欧姆定律测量出电阻。优良的兆欧表校准器包括各种可选的电阻器，这点与现代校准器利用合成电阻功能提供的电阻器差别不大。兆欧表校准器与直流/低频校准器的不同之处在于所需的电阻器范围，以及耐受的电压能力不同。例如，与数字多用表（DMM）上配备的欧姆表功能相比，这些电气测试器在进行电阻测量时施加的电压要高得多。兆欧表采用的电压范围通常从50V到高达5 kV；而典型数字多用表的电压一般小于10 V。对于绝缘测试来说，需要测量的电阻值范围很大，其上限可达到10TΩ，所需的电压更高。

一、主要特点

1． 采用32位微控制器控制，全中文操作界面，操作方便。

2． 自动计算吸收比和极化指数，自动储存15秒、1分钟、10分钟的数据便于分析。

3． 输出电流大，短路电流≧5mA。抗干扰能力强，能满足***压变电站现场操作。

4． 测试完毕自动放电，并实时监控放电过程。

5． 内附可充电电池和充电器，充满电可连续使用6～12小时。

6． 带有RS232串口，具备电脑操作仪器的功能。（选配）

二、主要技术性能

     准确度：±(10%+5字)           测量范围：0.1M～200GΩ

     显示方式：数字和模拟指针双显。 温度测量：-45℃～125℃

     试验电压范围：0.5Kv ，1KV，2.5KV，5KV

     短路电流：≧5mA   测量时间：1分钟～10分钟（与测量方式有关）

     充电电源：180～270VAC  ,50Hz/60Hz±1% (市电或发电机供电)

 工作环境：温度-10～40℃，相对湿度20～80％。

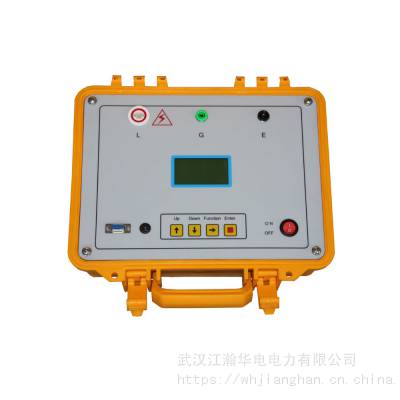

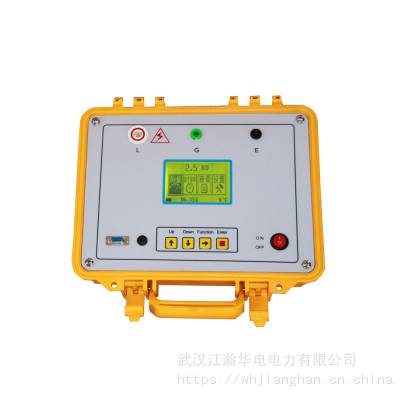

三、操作部件功能

1.L接线端 :“L”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组、电缆线芯。

2.G接线端 :“G”称为屏蔽端，用于三电极法测量绝缘材料或电缆的体积电阻，它接至三电极的保护环端。

3.E接线端 :“E”称为地端，接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层。

4、注意事项及其它

请注意安全，L为高压端！E为地端,必需接大地！
